储气井/管道内通式 智能检测装置

检测原理：

       本仪器是采用电磁探伤+视觉检测的复合检测方法，将储气井内 壁外观及内部缺陷的探测信号通过无线传输到地面的数据采集分析系统。其中视觉检测原理是通过高清摄像头适时采集输出图像并交由计算机软件进行处理和分析，从而得到管壁上的标准复合视频信号。

       电磁检测原理：电磁刺激器将磁能量导入待检钢管，在待检钢管 上的缺陷处产生磁场畸变，布置在电磁刺激器中间的磁敏器件捕获这 一畸变磁场信息并转换为电压信号，最终形成缺陷的检测评判依据。

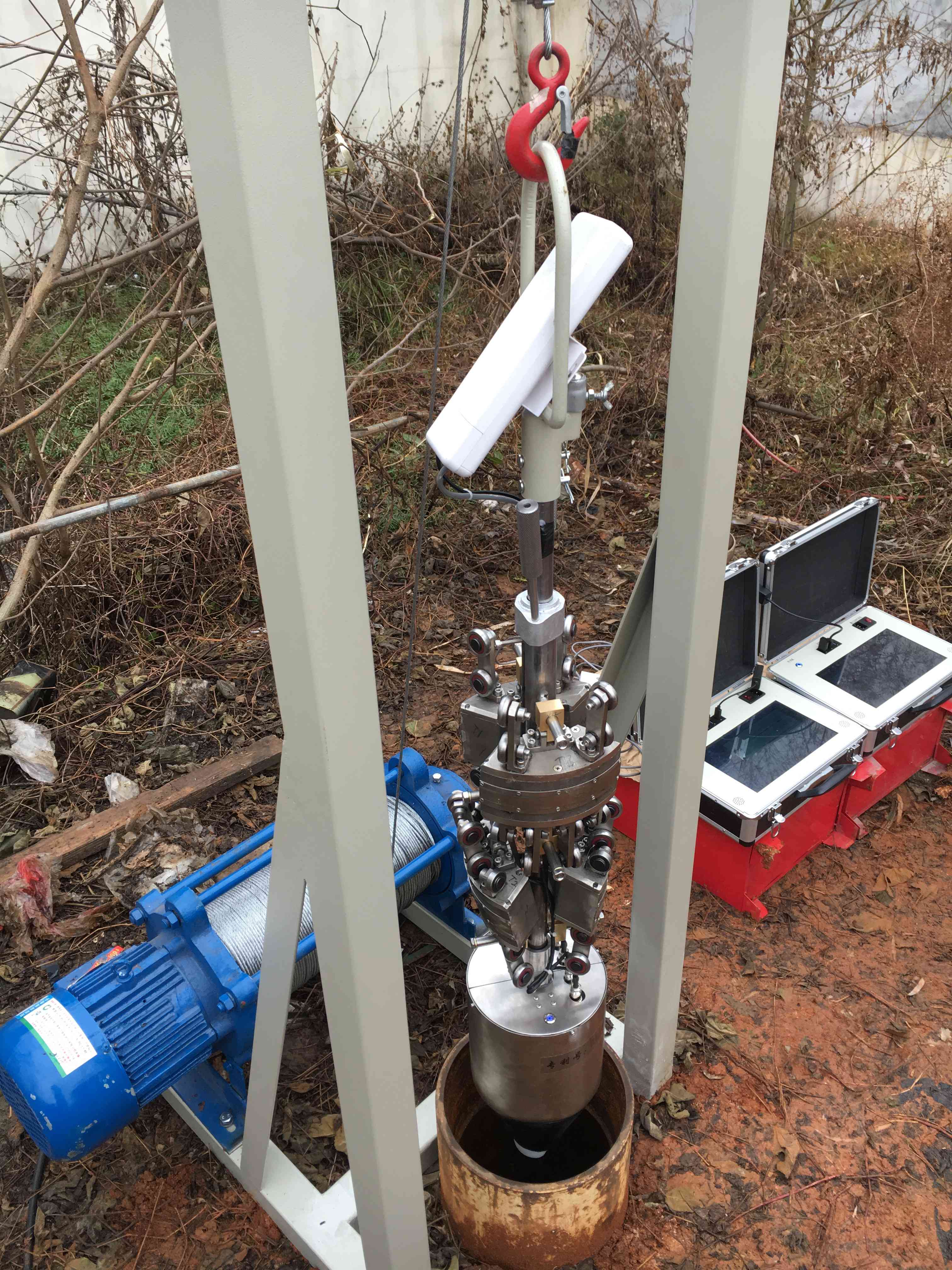

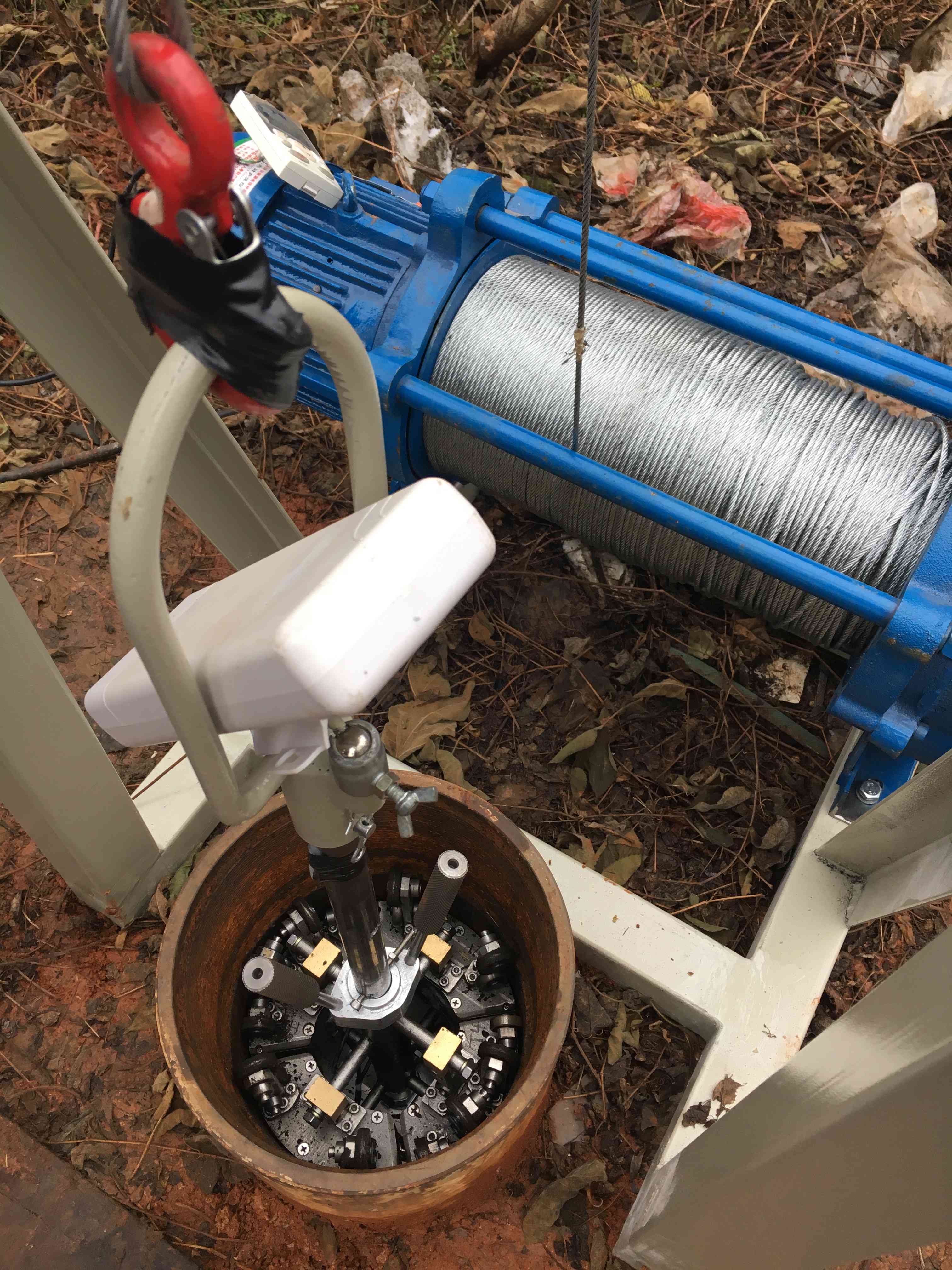

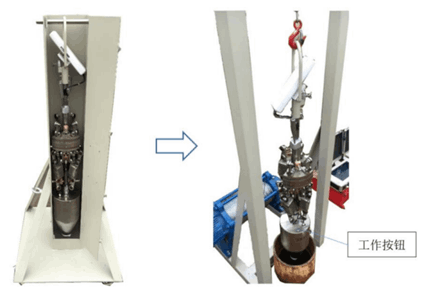

                 探头下井后轴向合并张开                     探头下井前轴向错位收缩状                探头下井前探头箱内轴向错位收缩

仪器组成：

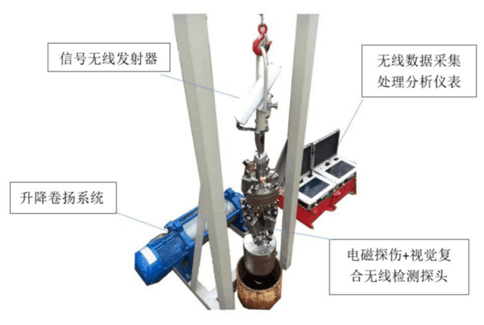

       整机系统由电磁探伤视觉复合无线检测探头、无线数据采集处理分析仪表箱和升降卷扬系统构成。其中电磁探伤视觉复合检测探头自带电磁探伤和视觉传感器、数据调理及采集器和信号无线发射器；无线数据采集处理分析仪表箱包括电磁探伤信号处理分析仪表和视觉检测视频仪表



探头顺利通过管接缝沟槽（约30mm宽）的视频信号：
